Технология сварки геомембран: методы, параметры и контроль качества

Введение: что такое геомембрана и зачем её сваривать

Геомембрана — это рулонный полимерный материал, используемый в качестве противофильтрационного экрана. Чаще всего её изготавливают из полиэтилена высокой или низкой плотности (ПЭВП/ПЭНД) или ПВХ. Основная задача геомембраны — создание непроницаемого барьера для жидкостей и газов. Поэтому сфера её применения огромна: это гидротехническое строительство (водохранилища, каналы, пруды), полигоны твёрдых бытовых отходов (защита грунтовых вод от токсичного фильтрата), тоннели, подземные парковки, плоские и инверсионные кровли.

Однако рулонный материал бесполезен, если отдельные полотна не соединены в единое герметичное полотнище. Именно здесь ключевую роль играет сварка. Только сварной шов способен обеспечить монолитность, механическую прочность и химическую стойкость, сравнимую с основным материалом. Клеевые соединения или механические крепления для ответственных гидроизоляционных объектов неприемлемы. Технология сварки геомембран строго регламентирована международными и национальными стандартами (ASTM D8580, DVS, GRI), что относит эти работы к категории высокоответственных.

Основные методы сварки геомембран

В зависимости от доступности шва и требуемой производительности применяются две принципиально разные технологии: автоматическая клиновая сварка и ручная экструзионная сварка. У каждого метода своя ниша применения, и на крупных объектах они используются в комплексе.

Контактная сварка нагретым клином

Это основной метод для выполнения протяжённых прямолинейных швов. Суть процесса заключается в следующем: специальный нагретый металлический клин вводится между двумя полотнищами, уложенными внахлёст. Клин расплавляет внутренние поверхности листов до вязкотекучего состояния. Сразу за клином следуют прижимные ролики, которые сдавливают расплавленные слои, создавая диффузионное соединение на молекулярном уровне. Такая сварка даёт максимальную производительность (до 6 м/мин) и стабильное качество шва. Чаще всего формируется так называемый «двойной шов» — две параллельные герметичные линии с воздушным каналом между ними, что крайне удобно для последующего пневматического контроля герметичности.

Экструзионная сварка

Этот метод используется там, где клиновой аппарат физически не может пройти: в углах, примыканиях к трубам, колодцам, в местах Т-образного соединения трёх полотен, а также для ремонта повреждений и приварки заплат. В этом случае оператор использует ручной сварочный экструдер. Расплавленный полимер (из присадочного прутка того же состава, что и мембрана) под давлением подаётся в предварительно подготовленную и прогретую строительным феном разделку шва. Этот метод требует высокой квалификации сварщика, так как качество шва сильно зависит от его навыков, угла наклона инструмента и скорости ведения.

Ключевые параметры сварочного процесса

Качество сварного шва напрямую зависит от баланса трёх взаимосвязанных факторов, которые в профессиональной среде называют «треугольником качества»: температуры, скорости и давления. Изменение любого из них требует коррекции двух других.

Температурный режим

Температура нагрева выбирается в зависимости от типа материала и метода сварки. Для клиновой сварки полиэтилена низкого давления (ПЭНД) диапазон составляет 280–420 °C. При сварке горячим воздухом (подогрев перед экструзией) температура может достигать 350–550 °C. Критически важно не допускать перегрева — это вызывает деградацию полимера, его окисление и потерю стойкости к растрескиванию. Недогрев, в свою очередь, даёт слабую адгезию и непровар.

Скорость сварки

Для клиновых аппаратов скорость обычно составляет от 0,8 до 6 м/мин. Конкретное значение подбирается под толщину мембраны и погодные условия. Например, при низких температурах воздуха скорость снижают, чтобы материал успевал прогреться на нужную глубину. Слишком высокая скорость приводит к холодному шву, слишком низкая — к прожогу и вытеканию расплава из-под роликов.

Сварочное давление

Давление прижимных роликов обеспечивает плотное прилегание расплавленных слоёв друг к другу. Ориентировочное значение для клиновой сварки — 30–40 Н на 1 мм ширины прижимного ролика. Давление должно быть достаточным для выдавливания пузырьков воздуха, но не чрезмерным, чтобы не выдавить слишком много расплава наружу (экструдат).

Технология выполнения работ

Процесс сварки геомембран — это строгая последовательность операций, каждая из которых влияет на конечный результат.

Подготовка основания и укладка полотен

Перед началом сварки поверхность основания должна быть очищена от камней, корней, строительного мусора и выровнена. Полотна геомембраны раскатываются и укладываются с нахлёстом 80–150 мм в продольных швах и 150–200 мм в поперечных. Важно исключить складки, провисания и натяжение — мембрана должна лежать свободно. Кромки стыка очищаются от пыли, грязи и влаги; при необходимости обезжириваются специальными составами.

Пробная сварка и настройка оборудования

Ни один ответственный монтаж не начинается без пробной сварки. Оператор выполняет несколько пробных швов длиной не менее одного метра на образцах того же материала и при тех же погодных условиях, которые будут на объекте. Пробные образцы подвергаются испытаниям на разрыв: качественный шов должен разрушаться по основному материалу, а не по линии соединения. Только после успешной пробной сварки подбираются окончательные параметры температуры, скорости и давления.

Выполнение основных швов

При клиновой сварке аппарат устанавливается на кромку нахлёста и ведётся непрерывно вдоль шва. Оператор следит за равномерностью движения и отсутствием перекосов. При экструзионной сварке место стыка предварительно прогревается строительным феном до температуры размягчения, затем экструдер заполняет разделку расплавленным полимером, формируя усиленный галтельный или V-образный шов. В местах пересечения швов (Т-образные узлы) особое внимание уделяется герметичности угловых зон.

Контроль качества сварных швов

Контроль качества — это трёхуровневая система, без которой приёмка объекта невозможна.

Визуальный контроль проводится на 100 % длины швов. Шов должен быть равномерным по ширине и высоте, без прожогов, пузырей, посторонних включений, подрезов и смещений кромок.

Неразрушающий контроль (пневмоиспытания) применяется для двойных швов. В воздушный канал между двумя сварными линиями через специальную иглу подаётся сжатый воздух под давлением около 200 кПа. Давление выдерживается в течение 1–2 минут. Если падение давления превышает допустимые значения (обычно не более 5–10 %), шов считается дефектным и подлежит ремонту.

Разрушающий контроль проводится выборочно — из готовых швов вырубаются образцы и испытываются на разрывной машине. Прочность шва должна составлять не менее 80 % от прочности основного материала. При неудовлетворительных результатах параметры сварки корректируются, а бракованные участки переделываются.

Выбор сварочного оборудования

Для каждого типа работ и условий эксплуатации подбирается соответствующее оборудование.

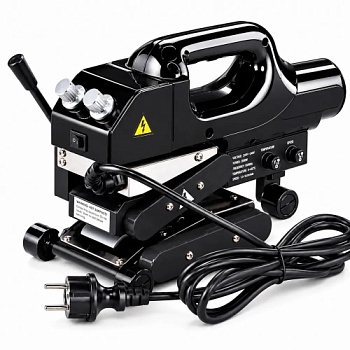

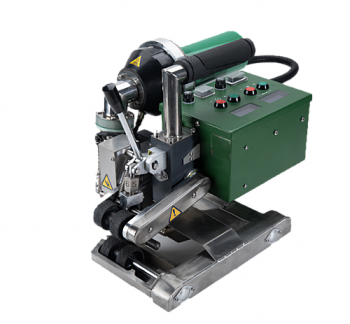

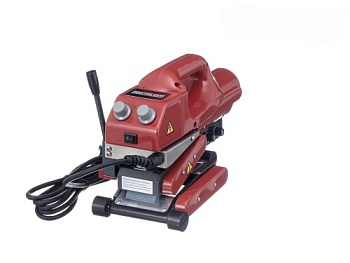

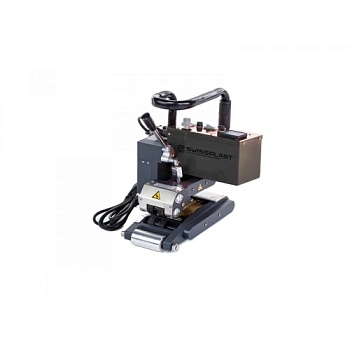

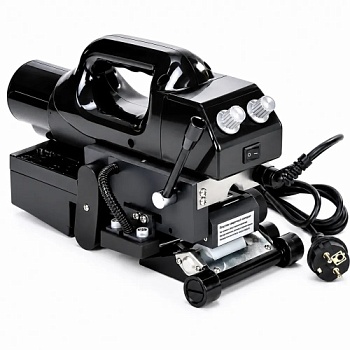

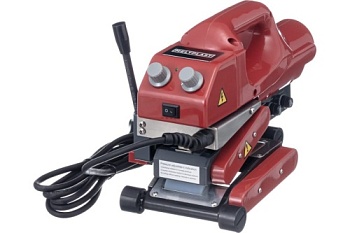

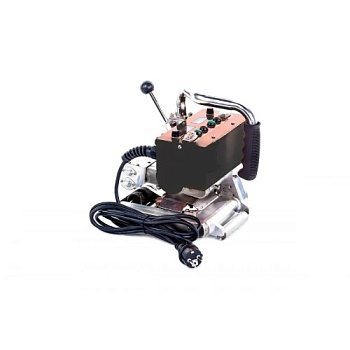

Аппараты горячего клина

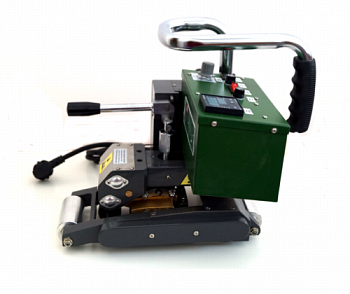

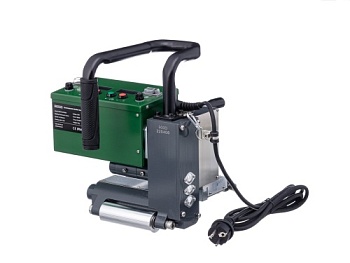

Эти машины предназначены для выполнения основных, протяжённых швов. Они обеспечивают высокую производительность (до 6 м/мин) и автоматическую стабилизацию температуры. Современные модели имеют цифровую индикацию и память настроек. Например, аппараты серии STANIX GEOCOMPACT PRO обладают мощностью 800–1800 Вт и диапазоном регулировки температуры от 0 до 450 °C, что позволяет работать с большинством типов геомембран.

Аппараты горячего воздуха

Эти устройства используются для ручной подварки сложных участков, ремонта мелких дефектов и сварки в труднодоступных местах. Они легче клиновых машин и позволяют точечно прогревать материал. Пример — STANIX ROOFUSE, работающий в диапазоне температур до 600 °C и скоростью сварки 0,5–5 м/мин.

Ручные экструдеры

Для экструзионной сварки применяются ручные сварочные экструдеры весом до 9 кг. Их производительность по расплаву достигает 5 кг/ч. Важной особенностью является наличие сменных насадок для выполнения различных типов швов — угловых, V-образных и галтельных. Выбор конкретной модели зависит от типа перерабатываемого полимера (ПЭ, ПП, ПВХ) и требуемой производительности.

Влияние внешних факторов и требования безопасности

Сварка геомембран — это процесс, чувствительный к окружающей среде. Работы запрещается проводить во время дождя, снегопада, тумана и при сильном ветре (без специальных укрытий), так как влага и пыль ухудшают адгезию. Температура воздуха также влияет на режимы: при понижении температуры скорость сварки снижается, а при повышении — может потребоваться охлаждение оборудования.

К выполнению работ допускаются только обученные и аттестованные сварщики, прошедшие проверку знаний в специализированных центрах (например, по системе НАКС). Персонал обязан использовать средства индивидуальной защиты: термостойкие перчатки, защитные очки и спецодежду, так как температура нагревательных элементов превышает 500 °C, а расплавленный полимер может вызывать ожоги.

Заключение

Сварка геомембран — это высокотехнологичный процесс, где ключевую роль играют точное соблюдение параметров, правильный выбор метода соединения и многоуровневый контроль качества. Автоматическая клиновая сварка является основой для протяжённых швов, обеспечивая скорость и стабильность. Экструзионная сварка незаменима в узлах примыканий, на сложных геометрических участках и при ремонтных работах.

Трёхуровневая система контроля — визуальный, пневматический и разрушающий — это единственный способ гарантировать долговечность и абсолютную герметичность гидроизоляционного барьера на десятилетия вперёд. Пренебрежение любым из этапов или попытка сэкономить на оборудовании и квалификации персонала неизбежно приводит к дорогостоящим авариям и экологическим последствиям, которые многократно превышают затраты на качественный монтаж.
